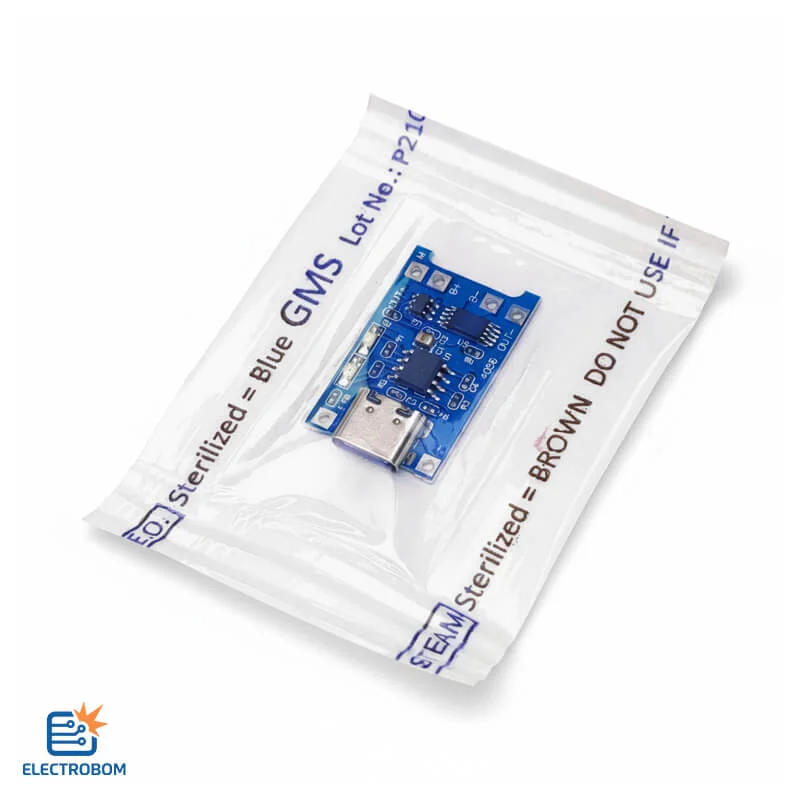

دائرة شحن وحماية بطاريات ليثيوم 1 أمبير Type-C | Lithium Battery Charger TP4056
شاحن احتياطي مطور لشحن بطاريات ليثيوم أيون أو ليثيوم بوليمر، مزود بميزة فصل الشحن تلقائياً عند امتلاء البطارية. يعمل عبر منفذ USB-C ويدعم تشغيل الحمل أثناء الشحن، مع التحويل التلقائي إلى طاقة البطارية عند إزالة اتصال USB.
يعتمد على وحدة التحكم TP4056 مع دائرة حماية DW01A لضمان أمان البطارية ضد الجهد المنخفض، الجهد الزائد، والتيار العالي.
طريقة الاستخدام
- توصيل كابل USB-C أو 5V DC عبر المدخل IN+ و IN-.
- توصيل البطارية عبر نقاط B+ و B-.
- توصيل الحمل عبر نقاط OUT+ و OUT-.
- LED أحمر = شحن جاري، LED أزرق = شحن مكتمل.
المواصفات الفنية
- واجهة الإدخال: USB Type-C
- أقصى تيار شحن: 1000mA
- تيار الحماية من الحمل الزائد: 3A
- جهد حماية تفريغ البطارية: 2.5V
- جهد الحماية من الشحن الزائد: 4.2V
- جهد الشحن: موصى 5V
- إصدار: TP4056 1A
Lithium Battery Charging & Protection Module 1A with Type-C
An advanced charging module for Lithium-Ion or Lithium-Polymer batteries. It includes an auto cut-off feature when fully charged, works via USB-C input, and supports load operation while charging. It automatically switches to battery power once USB is disconnected.
Based on TP4056 charging controller with DW01A protection IC to safeguard against overcharge, over-discharge, and overcurrent.
How to Use
- Connect USB-C cable or 5V DC to IN+ and IN- pads.
- Connect the battery to B+ and B- pads.
- Connect the load to OUT+ and OUT- pads.
- Red LED = Charging, Blue LED = Fully Charged.
Technical Specifications
- Input interface: USB Type-C
- Max charging current: 1000mA
- Overcurrent protection: 3A
- Battery discharge protection voltage: 2.5V
- Overcharge protection voltage: 4.2V
- Input voltage: recommended 5V
- Version: TP4056 1A
